Montage- und Prüfvorrichtung

Die Montage- und Prüfvorrichtungen sind originalgetreue negativ Nachbildungen von Schaumteilabdeckungen, die von unseren Kunden im Automotive-Bereich verbaut werden.

Das Schaumteil  wird nach dem einlegen in die Negativform mit einem Zylinder gegen Endnahme gesichert.

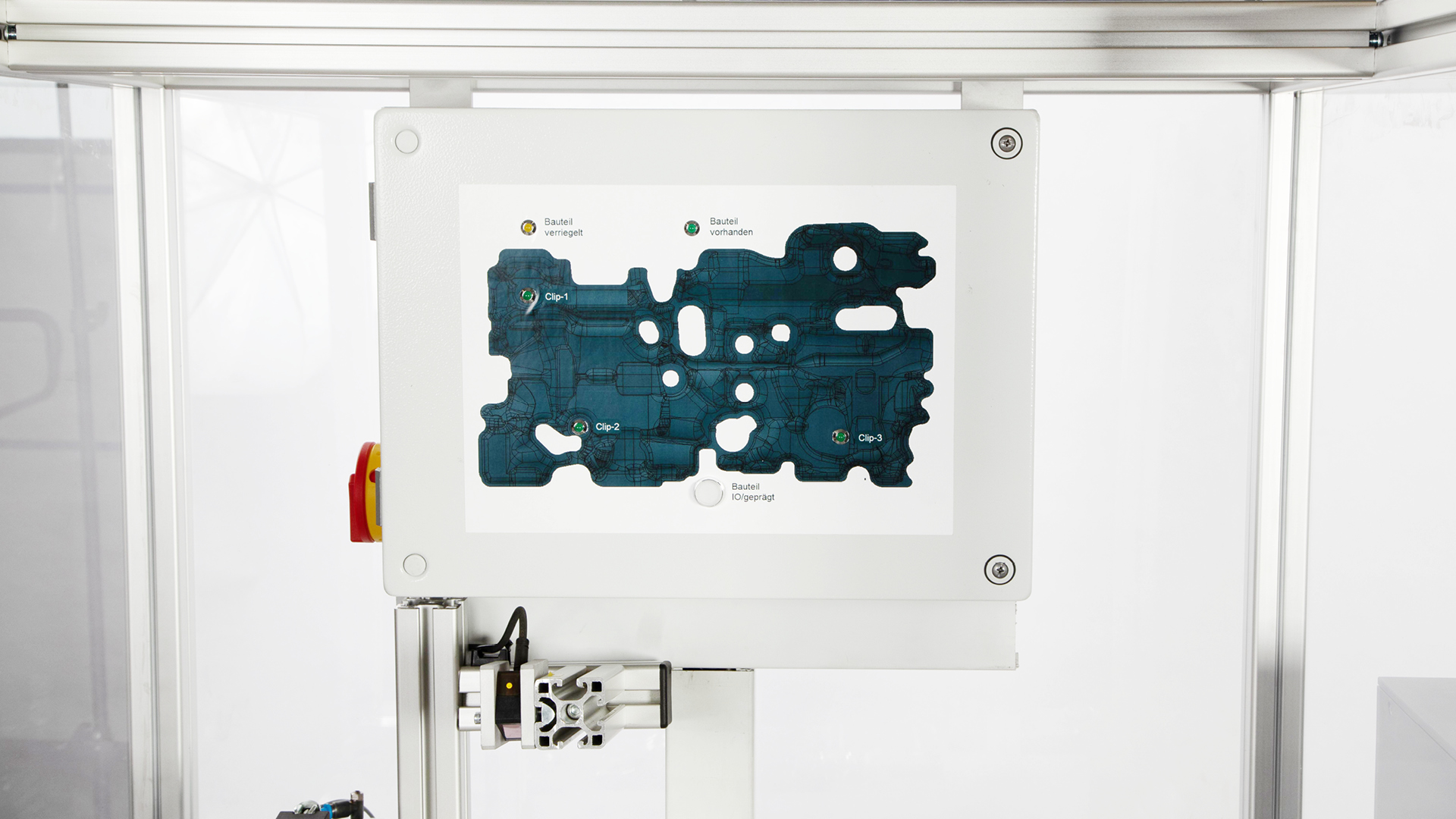

Dauraufhin setzt der Werker an den per LED angezeigten Vorgabepunkten mehrere Clipse. Diese werden auf Vorhandensein mit Sensoren abgefragt.
Im Anschluss wird mit einem Prägestempel das Bauteil mit einer Prägung des Herstellers gekennzeichnet. Die Vorrichtung wurde zudem um ein automatisches Labelling erweitert, welches nach erfolgreicher Abfrage den Druck des Produktetikettes einleitet.
Nachdem dieser Vorgang beendet ist, wird das Bauteil zur Endnahme freigegeben.

Zusätzlich dient die Montage – und  Prüfvorrichtung zur qualitativen Bewertung der Bauteile durch den Werker.

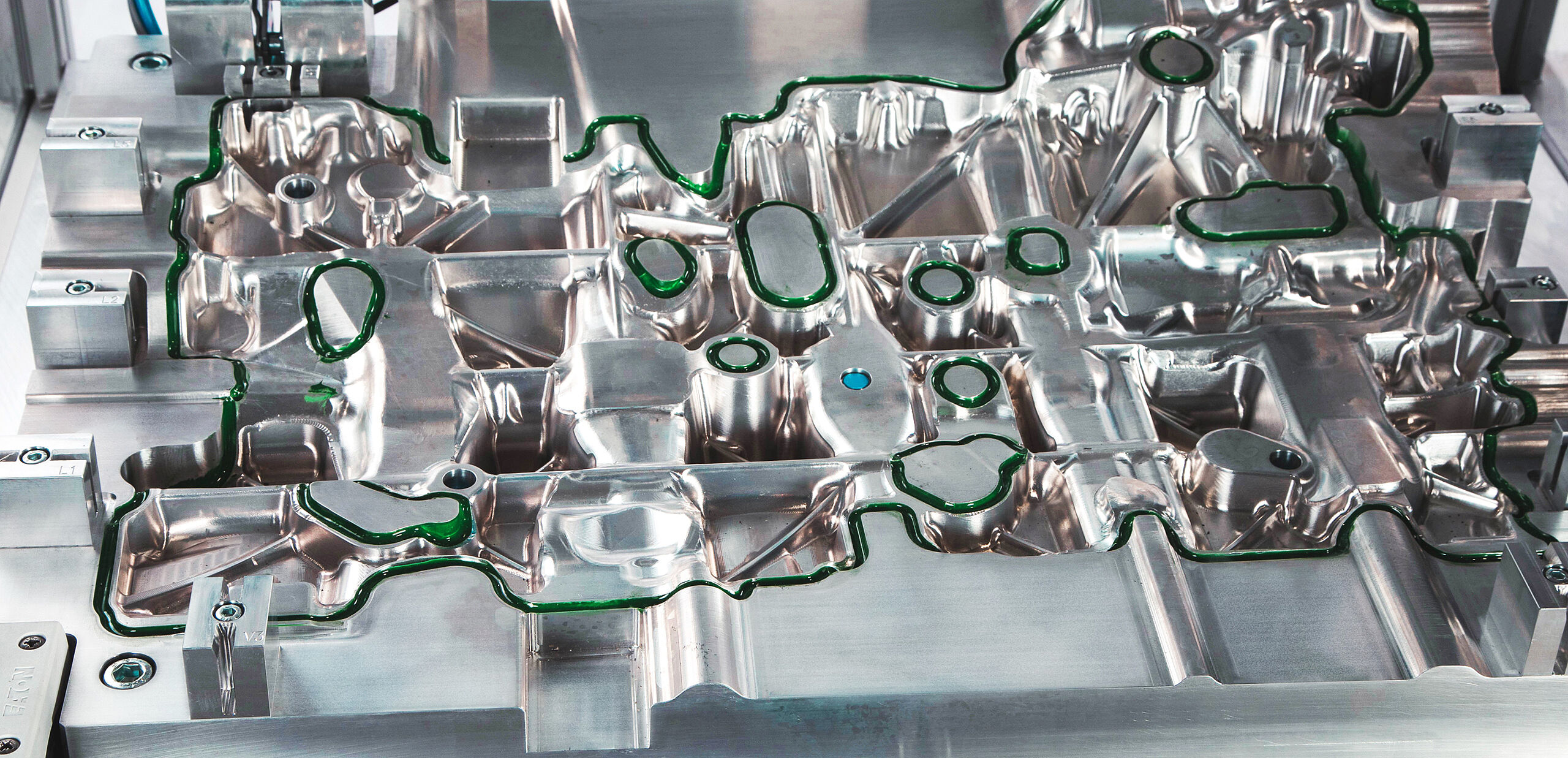

Durch eine grün hinterlegte Innen- und Außenkontur des Bauteils in seinem Toleranzbereich in der Negativform sieht der Werker sofort, ob das Bauteil gut oder schlecht ist.

Durch das Einlegen der Prüfschwerte, welche in der maximalen Toleranz des Bauteils ausgelegt ist, lässt sich ebenfalls eine Sichtprüfung der Kontur feststellen, uns so die Qualität der Bauteile beurteilen.
Daher lassen sich die Montage- und Prüfvorrichtungen als Produktionsbegleitende Lehren zusätzlich mit einsetzten. Eine Weiterentwicklung der reinen Mess-und Prüflehre, welche hier komplett mit integriert ist.
Die dafür benötigte Elektronik wurde vollständig firmenintern entwickelt und programmiert.

Als weiteres Sicherheitsmerkmal dient die Zweihandsteuerung der Anlage , um so einer versehentlichen Ausführung sowie einer Gefährdung des Werkers vorzubeugen und gleichzeitig eine fehlerfreie Produktion zu garantieren.

Die CE konformitätserklärung sowie Gefährdungsbeurteilung und komplette Dokumentation gehört ebenfalls zu unserem Lieferumfang.
